راهنمای کامل گیج فشار

معرفی گیج فشار

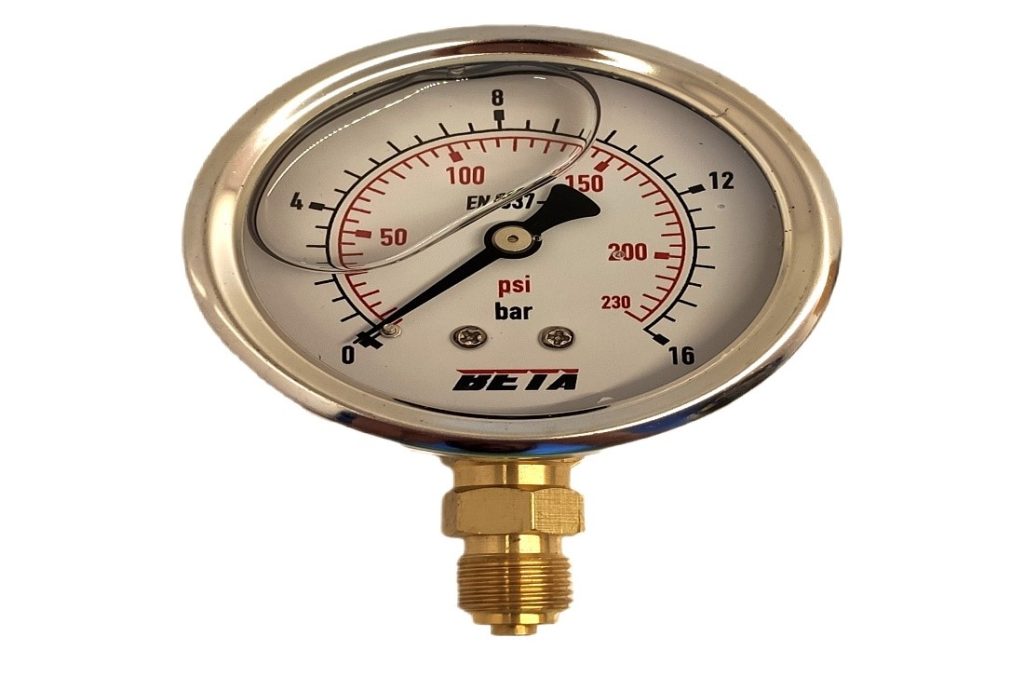

گیج فشار یک دستگاه اندازه‌گیری است که برای نمایش فشار در سیستم‌های مختلف استفاده می‌شود. در حقیقت فشار به عنوان نیرو است به یک سطح اعمال می‌گردد. این دستگاه همانند یک ساعت می‌باشد که نشانگر فشار در یک سیستم است. این گیج‌ها معمولا شامل یک سوزن نشان ‌دهنده و یک مقیاس عددی هستند که به کاربر اجازه می‌دهند فشار را اندازه گیری کند. این گیج‌ها می‌توانند برای اندازه ‌گیری فشار در سیستم‌های هیدرولیک، دستگاه‌های تولید برق و غیره استفاده شوند. اندازه‌گیری فشار با استفاده از گیج‌های فشار به کاربران اجازه می‌دهد تا وضعیت فشار در سیستم‌های مختلف را نظارت کنند و در صورت نیاز به تنظیم فشار، اقدام مناسب را انجام دهند.

مشخصات فنی شامل:

محدوده اندازه ‌گیری: این ابزار دقیق دارای یک محدوده اندازه‌ گیری است که بیانگر حداقل و حداکثر فشار قابل اندازه‌ گیری توسط آن می‌باشد. برخی گیج‌ها ممکن است محدوده اندازه ‌گیری ثابت داشته باشند. در حالی که برخی دیگر قابلیت تغییر محدوده اندازه‌گیری را دارند.

دقت: در واقع دقت گیج فشار نشان ‌دهنده توانایی دستگاه در اندازه‌ گیری فشار با دقت بالا است. دقت معمولا به صورت درصد یا به شکل مقادیر معین بر حسب واحد فشار اعلام می‌شود.

نوع واحد اندازه‌ گیری: گیج‌های فشار ممکن است برای اندازه ‌گیری فشار واحدهای مختلفی مانند پاسکال، بار، بارس، فوت، میلی متر و غیره را ارائه دهند.

 نوع و شکل نمایش: گیج‌های فشار دارای نمایشگر‌های مختلفی هستند که شامل نمایشگر‌های عددی، آنالوگ یا ترکیبی از هر دو می‌باشند.

نصب و اتصال: گیج‌های فشار ممکن است به صورت رزوه (threaded)، شلنگی (hose connection) یا به شکل دیگر باشند که هر کدام آن‌ها ویژگی‌های منحصر به فرد خود را دارند.

وضعیت محافظت: گیج‌های فشار دارای ویژگی‌های محافظت در برابر ضربه، گرد و غبار، رطوبت و غیره هستند.

 استانداردها: گیج‌ فشار با استانداردهای مخصوص ساخته شده است که به همین علت کاربران از دقت و عملکرد صحیح آن‌ها  اطمینان حاصل می‌‌کنند.

با توجه به این مشخصات فنی، خرید گیج فشار مناسب به کاربردهای آن، شرایط کار، دقت اندازه ‌گیری و سایر عوامل فنی و محیطی بستگی دارد.

گیج فشار از چه اجزایی تشکیل شده است؟

اجزای تشکیل ‌دهنده گیج فشار شامل عناصر زیر می‌باشند:

دیافراگم: یکی از اجزای اصلی گیج فشار دیافراگم است که به صورت یک ساختار نازک و انعطاف ‌پذیر در برابر فشار تغییر شکل می‌دهد.

لوله و بدنه: لوله و بدنه این دستگاه مانند شیرهای چندراهی عموما از جنس فلزی استیل یا آلومینیوم تولید می‌شود و برای حمایت و حفاظت از دیافراگم کاربرد دارد.

سنسور: برخی از گیج‌های فشار دارای سنسور هستند که تغییرات فشار را به سیگنال الکتریکی تبدیل می‌کنند تا بتوان آن را به سیستم‌های کنترل نمایش داد.

قطعات الکتریکی: در صورت استفاده از گیج فشار الکتریکی، قطعات الکتریکی مانند مقاومت‌ها، کابل‌ها و مدارها نقش مهمی در عملکرد دستگاه دارند.

صفحه نمایش: گیج‌های فشار دارای صفحه نمایش‌های گوناگونی هستند که مقادیر فشار را به صورت دقیق نمایش می‌دهند.

قطعات مکانیکی: قطعات مکانیکی شامل پیچ‌ها، واشرها و پوشش‌ها هستند که برای اتصال و نصب گیج فشار به سیستم‌ها استفاده می‌شوند.

رایج ترین انواع گیج فشار

گیج فشار دیافراگمی یک مدل دستگاه است که از دیافراگم برای اندازه‌ گیری فشار استفاده می‌کند. در واقع دیافراگم یک ساختار نازک و دارای خواص کشسان است که در برابر فشار تغییر شکل می‌دهد و این تغییر شکل به صورت الکتریکی یا مکانیکی تبدیل می‌شود. این نوع دستگاه به عنوان یک سنسور فشار کاربرد دارد و معمولا در صنایع گوناگون از جمله صنایع نفت و گاز، صنایع خودروسازی، صنایع شیمیایی و غیره استفاده می‌شود.

گیج فشار بوردون تیوب نیز یک نوع دستگاه است که از اصول بوردون برای مقیاس فشار استفاده می‌کند. اصل بوردون بر پایه تغییر شکل محصول فشار و حجم استوانه‌ای است که در آن فشار به صورت مستقیم با حجم محصول در ارتباط می‌باشد. این مدل دستگاه معمولا در انواع مختلف و با دقت‌های گوناگون تولید می‌شود و بسته به نوع کاربرد و شرایط کار مورد استفاده قرار می‌گیرد. به صورت کلی هر دو نوع گیج فشار دیافراگمی و بوردون تیوب دارای مزایا و معایب خود هستند و با توجه به دقت، اندازه ‌گیری و قابلیت‌ برای هر نوع کاربرد گزینه مناسبی به شمار می‌روند. انتخاب دستگاه مناسب بستگی به شرایط خاص کاربرد و نیازهای فنی دارد.

گیج دما چیست و چه کاربردی دارد؟

گیج دما یک وسیله اندازه گیری است که برای اندازه گیری دما و حرارت استفاده می‌شود. این وسیله‌ها معمولا از سنسورهای خاصی تشکیل شده اند که تغییرات دما را به سیگنال الکتریکی تبدیل می‌کنند؛ سپس این سیگنال توسط یک مبدل آنالوگ به اعداد دیجیتال تبدیل می‌‌گردد که در نهایت به عنوان دمای خروجی نمایش داده می‌شود. گیج‌های دما معمولا در صنایع مختلف برای کنترل و نظارت بر فرآیندهای حرارتی کاربرد دارند. آن‌ها می‌توانند به صورت تک نقطه‌ای یا چند نقطه‌ای عمل کنند. همچنین می‌توانند دمای محیط را به صورت دقیق نظارت و اندازه گیری نمایند.

گیج دما در سراسر صنایع گوناگون از جمله صنایع پزشکی، خودروسازی، الکترونیک و صنایع غذایی استفاده می‌شود. آن‌ها برای مقیاس دقیق و قابل اعتماد برای کنترل و نظارت بر دما بسیار مفید هستند. به طور کلی گیج دما یک دستگاه اندازه گیری حرارت به شمار می‌رود که به صورت الکترونیکی عمل می‌کند و برای کاربردهای مختلف صنعتی و تجاری استفاده می‌شود.

نکات خرید

هنگامی که به خرید گیج فشار فکر می‌کنید، چند نکته مهم وجود دارد که باید تمامی آن‌ها را در نظر داشته باشید. این نکات می‌توانند به شما کمک کنند تا بهترین دستگاه را برای نیازهای خود انتخاب نمایید.

 دقت گیج فشار:

یکی از نکات مهم در خرید گیج فشار، دقت آن است. بسته به نوع کاربرد امکان دارد نیاز به گیج با دقت بالا یا پایین داشته باشید. برای برخی کاربردها ممکن به دقت بسیار بالا نیاز است و برای برخی دیگر نیاز به دقت معمولی می‌باشد. بنابراین اطمینان حاصل کنید که دقت دستگاه مورد نظر با نیاز شما همخوانی دارد.

محدوده اندازه گیری:

محدوده اندازه گیری گیج فشار نیز بسیار مهم است. اطمینان حاصل نمایید دستگاهی که انتخاب می‌کنید، محدوده اندازه گیری مورد نظر شما را پوشش می‌دهد.

نوع فشار:

قبل از خرید این ابزار دقیق باید نوع فشار دستگاهی که قصد اندازه گیری آن را دارید، مشخص کنید. برخی از گیج‌های فشار برای فشار گاز مناسب هستند، در حالی که برخی دیگر برای اندازه گیری فشار سیال مناسب می‌باشند.

نوع و مواد ساخت گیج فشار:

در نظر داشته باشید که گیج فشار باید با محیط و شرایط کار شما سازگار باشد. برخی از گیج‌های فشار با مواد و تکنولوژی‌های خاص ساخته شده‌اند که ضد خوردگی، ضد آب یا قابل استفاده در شرایط دمایی خاص هستند.

صفحه نمایش و خروجی:

اطمینان حاصل کنید که گیج فشار دارای صفحه نمایش مناسب و خروجی داده مانند خروجی آنالوگ یا دیجیتال برای نمایش دادن داده‌های فشار است.

قابلیت‌های پیشرفته:

برخی از گیج های فشار دارای قابلیت‌هایی مانند ثبت داده‌ها، ارسال داده‌ها به سامانه‌های مختلف و قابلیت‌های اتصال به شبکه‌های اینترنت اشیا (IoT) هستند. اگر به این قابلیت‌ها نیاز دارید، اطمینان حاصل کنید که دستگاه انتخاب شده این قابلیت‌ها را دارد.

استانداردها و مجوزهای گیج فشار:

اطمینان حاصل کنید که گیج فشار شما با استانداردهای صنعتی مورد نظر مانند استانداردهای ANSI یا DIN سازگار است. همچنین توجه نمایید که دارای مجوزهای لازم برای استفاده در صنعت مورد نظر شما می‌باشد.

با توجه به این نکات شما می‌توانید بهترین گیج فشار را برای نیازهای خود انتخاب کنید و اطمینان حاصل نمایید که بهترین عملکرد و دقت را خواهید داشت.
